安川L7系列變頻器電梯專用變頻器
Varispeed L7同步，異步電機兼用的垂直電梯專用變頻器，不但可以控制傳統電機中使用的異步電機（IM），還可控制新型電梯中的主流電機－同步電機。其卓越的“功能與性能”，實現了電梯的“舒適乘坐”，同時，其優越的“使用便利性”，使得調試和維護工作簡單易行，具備變頻器必備的所有條件。卓越的“功能與性能”，實現了電梯的“舒適乘坐”實現了電梯“平穩、安靜的乘坐環境”和“安全運行”，Varispeed L7在擴充機能的同時，追求高效運行，為設備的節能做出了貢獻。
一、容量范圍
 200V級 3.7-55KW(7.0-106KVA)
400V級 3.7-55KW(7.0-93KVA)
二、應用范圍
應用于同步電機（PM）或者異步電機（IM）驅動的垂直升降電梯。
三、產品特性
1、異步電機和同步電機兼用的矢量控制變頻器。
2、卓越的功能與性能,實現了電梯的舒適性。
3、調試和維護工作簡單易行。提供完美的“舒適性”和卓越的“經濟性”

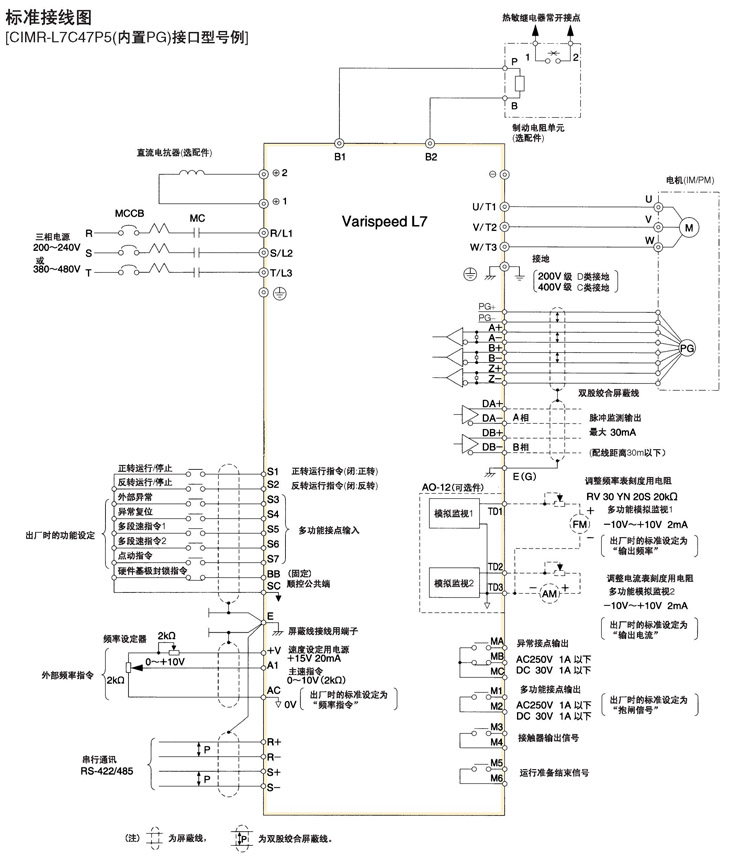

四、標準接線圖
5：標準規格
|
200V級* |
|
型號 CIMR-L7B
|
23P7
|
25P5
|
27P5
|
2011
|
2015
|
2018
|
2022
|
2030
|
2037
|
2045
|
2055
|
|
最大適用電機容量KW（注1）
|
3.7
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
30
|
37
|
45
|
55
|
|
輸 出
|
額定輸出容量 KVA
|
7
|
10
|
14
|
20
|
27
|
33
|
40
|
54
|
67
|
76
|
93
|
|
額定輸出電流 A
|
17.5
|
25
|
33
|
49
|
64
|
80
|
96
|
130
|
160
|
183
|
224
|
|
最大輸出電壓
|
三相;AC200/208/220/230/240V（適用與輸入電壓）
|
|
最高輸出頻率
|
程序模式下最大值為120Hz(注2）
|
|
電
源
|
額定電壓·額定頻率
|
三相200/208/220/230/240V 50/60Hz
|
|
容許電壓變動
|
+10%，-15%
|
|
容許頻率變動
|
±5%
|
|
電源高次 諧波對策
|
直流電抗器
|
外選件
|
－
|
|
12相整流
|
不適用
|
注1：所示最大適用電機輸出為安川4級標準電機的輸出。實際選擇電機和變頻器時，應使變頻器額定電流大于電機額定電流。
|
400V級* |
|
型號 CIMR-L7B
|
43P7
|
45P5
|
47P5
|
4011
|
4015
|
4018
|
4022
|
4030
|
4037
|
4045
|
4055
|
|
最大適用電機容量KW（注1）
|
3.7
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
30
|
37
|
45
|
55
|
|
輸 出
|
額定輸出容量 KVA
|
7
|
12
|
15
|
22
|
28
|
34
|
40
|
54
|
67
|
80
|
106
|
|
額定輸出電流 A
|
8.5
|
14
|
18
|
27
|
34
|
41
|
48
|
65
|
80
|
96
|
128
|
|
最大輸出電壓
|
三相;AC380/400/415/440460/480V（適用與輸入電壓）
|
|
最高輸出頻率
|
最大值為120Hz
|
|
電
源
|
額定電壓·額定頻率
|
三相,AC380400/415/440/480 50/60Hz
|
|
容許電壓變動
|
+10%，-15%
|
|
容許頻率變動
|
±5%
|
|
電源高次 諧波對策
|
直流電抗器
|
外選件
|
－
|
|
12相整流
|
不適用
|
注1：所示最大適用電機輸出為安川4級標準電機的輸出。實際選擇電機和變頻器時，應使變頻器額定電流大于電機額定電流。
|
保護構造 |
|
200V級 |
形式CIMR－L7B□ |
23P7
|
25P5
|
27P5
|
2011
|
2015
|
2018
|
2022
|
2030
|
2037
|
2045
|
2055
|
|
封閉壁掛型[NEMA1（Type1）] |
用標準對應
|
用外選件可對應
|
|
柜內安裝型(IEC IP00) |
卸下封閉壁掛型的外罩可對應
|
用標準可對應
|
|
400V級 |
形式CIMR－L7B□ |
43P7
|
45P5
|
47P5
|
4011
|
4015
|
4018
|
4022
|
4030
|
4037
|
4045
|
4055
|
|
封閉壁掛型NEMA1（Type1） |
用標準品可對應
|
用外選件可對應
|
|
柜內安裝型(IEC IP00) |
卸下封閉壁掛型的外罩可對應
|
用標準可對應
|
|
封閉壁掛型[NEMA1（Type1）]四周有遮蔽的構造在普通的建筑物里，安裝在墻壁上(不內置與控制柜的構造)。柜內安裝型(IEC IP00)：是柜內安裝型，從前面人體不能觸及機器內部的充電部分。 |
|
