性能簡介
KTA2系列三相力矩電機電子調壓器,系根據部標JB3283---83,由晶閘管相控調壓原理設計的無觸點電子調壓器.通過改變輸入電壓大小,可實現力矩電機相對自變速特性。

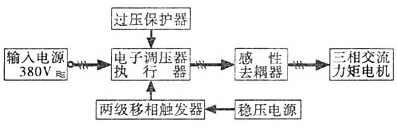

由移相觸發器對執行器——雙向晶閘管進行大范圍的全波相位控制，從而對輸人的三相交流電源進行零—380V連續調壓，經感性去耦器，消除相間干擾后，對負載——三相交流力矩電機進行調壓調速。
其通用型使用方便，抗短路型具有可靠的短路保護。L型，其觸發電路由光耦控制，可以達到三相調壓處處平衡，運行穩定可靠。它與接觸式自耦調壓器相比具有無觸點、無噪音、無火花、穩定可靠、操作方便、節約電能、體積小、重量輕等特點。推廣使用本產品，可獲得很好的經濟效益和使用價值。本公司宗旨：“追求卓越，創新無限。”“用戶至上，信譽第一。”
一、技術參數
1.輸入電壓：三相AC380V/50、60HZ。
2.輸出電壓：三相0—380V，連續可調。
3.額定電流
： 5A：KTA2——3/380——5A——Ⅰ型、Ⅱ型、ⅡⅤ型、ⅡL型；
KTA2——3/380——5D——Ⅰ型、Ⅱ型。
10A：KTA2——3/380——10A——Ⅱ型、ⅡⅤ型、ⅡL型。
20A：KTA2——3/380——20A——Ⅴ型、L型。
35A：KTA2——3/380——35A——Ⅴ型、L型。
50A：KTA2——3/380——50A——Ⅴ型、L型。
4.設計型式:a結構:Ⅰ型Ⅱ型; b功能:A型:通用型;D型:抗短路型;V型:帶電壓表型;L型:光耦控制,帶電壓表.
5.工作制式:連續工作。
二、使用方法
1、通用型：
將三相電源輸入相線與本調壓器后部的A、B、C端子分別連接，電源零線與N端子連接，輸出線a、b、c端子分別與電機連接好，接通電源，電機即可正常工作。通過調節本調壓器前面板上的調節旋鈕，即可方便地對電機進行調壓調速。
2、對于L型調壓器，在接通電源后，先打開開關，再調節調壓器前面板上的調節旋鈕，即可對電機進行連續調速。 注意：輸出a、b、c相間嚴禁短路！
3、抗短路型：將三相電源輸入相線與電機的三相繞組的一端分別連接好，三相繞組的另一端與本調壓器后部的a、b、c端子分別連接好，電源零線與N端子連接，接通電源，電機即可正常工作。調節前面板上的旋鈕，即可調壓調速。其特點是：當負載短路，或a、b、c相間短路時，不致損壞本調壓器。
三、結構及安裝
1、結構形式：板式形式：板式安裝結構(水平放置)。

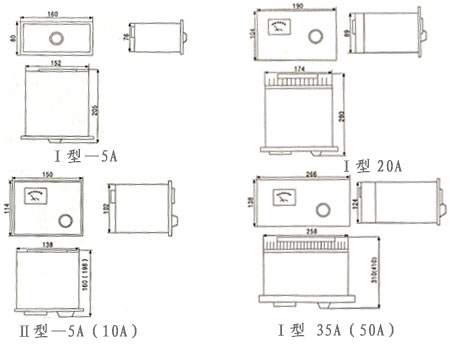

2、外形尺寸：
Ⅰ型：5A 寬×高×深=160×80×205立方毫米
10A 寬×高×深=150×114×160立方毫米
20A 寬×高×深=190×104×290立方毫米
35A 寬×高×深=266×138×310立方毫米
50A 寬×高×深=266×138×410立方毫米
3、安裝孔尺寸：
Ⅰ型：5A 寬×高=152×76立方毫米
Ⅱ型：5A、10A 寬×高=138×102立方毫米
20A 寬×高=174×89立方毫米
35A、50A 寬×高=258×124立方毫米

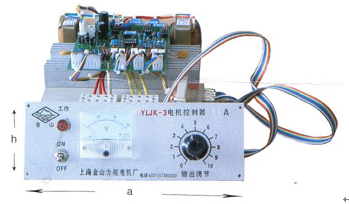

YLJK系列力矩電機控制器的結構及外形尺寸

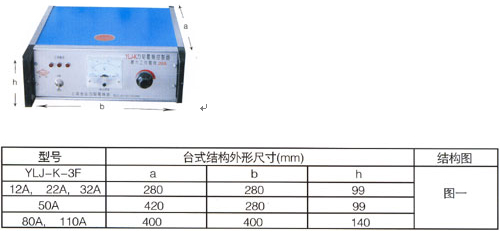

1.臺式結構

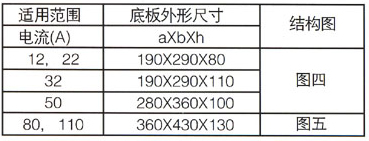

2.棉板式結構

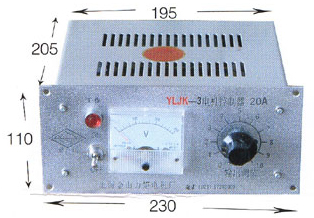

3.掛壁式拖線結構
a.適用范圍：12A、22A、32A
b.適用范圍：12A、22A、32A、50A
80A、110A
|
