概述
1.1特性
本系列三相交流力矩電動機具有與直流串激電動機相似的軟機械特性。當負載增加時，電動機輸出轉速隨負載增加自行降低；當負載減小時，電動機轉速隨之升高。當電動機做卷繞或開卷時，該電動機可保持恒張力。如將制品卷繞在卷筒(或軸)上時，能隨卷繞直徑增大，而使設備運行平衡、可靠。該系列電動機還允許長時間低速運行甚至堵磚運行，而且溫升低、壽命長，因此該系列電動機維護費用少。
該系列電動機用語卷繞工作時，可滿足恒張力線速度拖動要求，即：
P=F.V=常數
M.n=常數
P—功率、F—張力

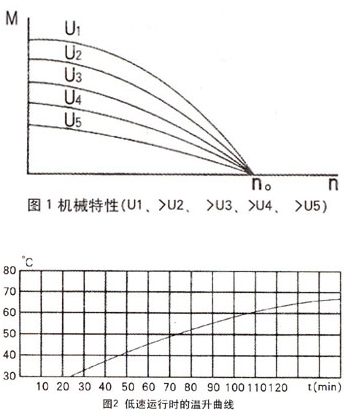

本系列電動機機械特性如圖1所示。
改變電動機輸入電壓，即可改變電動機輸出力矩的大小，以滿足不同機械設備的要求。
本系列電動機溫升幅度不大，可長期低速運行，甚至堵轉，最高溫升不超過70℃。底速運行時溫升曲線見圖2。
1.2 主要用途及適用范圍
三相力矩電動機適用于卷繞機械的拖動用。力矩電動機被廣泛應用于橡膠塑料、紡織、造紙機械及電線電纜等行業，起重運輸機械的線纜收放，吊具等。
1.3 型號意義
本系列力矩電動機堵轉時輸出力矩為額定力矩。以N.m為單位(1N.m≈10kg.cm)。

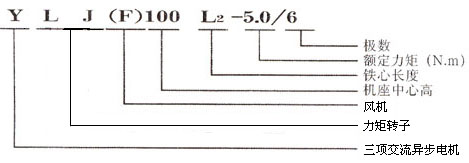

三相力矩電動機型號意義舉例說明如下：
1.4 基本工作條件
a.本系列減速力矩電動機適用于周期性負載,如卷繞力矩隨速度周期性變化。可在較長時間堵轉運行的情況下的使用；
b.電壓380V；
c.額定頻率50HZ；
d.海拔高度不超過1000m；
e.最高環境溫度+4℃；
f. 最高環境溫度90%(在25℃時)。
結構說明
2.1本系列力矩電動機定子結構與普通電動機基本相同。定子鐵心嵌入繞組后，經浸漬處理成為一個完整的整體，繞組采用優質高強度漆包圓銅線繞制，繞組絕緣為B級具有優良的機械和電氣性能。轉子采用實心結構，具有運行可靠、動態特性好、壽命長、維護方便的優點。
軸伸端軸承采用波形彈簧片結構，軸承采用電機專用低噪聲全封閉軸承，因此電機運行平穩，噪聲震動小。
電機采用的軸承見下表1
接線盒位于機座右邊(從軸伸端視之，根據用戶要求可任一方向)
2.2本系列力矩電動機采用與基本系列相同的鑄鐵接線盒座及盒蓋，具有良好的密封性能，防護等級為IP54。接線盒電纜引入口采用密封圈壓緊螺母結構，防止電纜線拔脫，避免造成短路危險，電纜可從接線盒四個方向任意引入，接線方便。
電動機外殼防護等級為IP44或IP23。
主要性能
3.1力矩的調整
YLJ系列力矩電動機靠改變電動機輸入電壓來調整電動機輸出力矩，電動機由三相調壓器或電子調壓器來改變電動機輸入電壓。本系列電動機接線盒內設有六個端子接成星形。
三相調壓器或電子調壓器可按電動機名牌規定的最大電流(堵轉電流)選擇。
3.2基本參數
三相交流力矩電動機主要技術數據見表2。
|
型 號 |
額定力矩 N.m |
極數 |
電壓V |
堵轉電流A |
允許堵轉時間 min |
注 |
|
YLJF90S-1.6/4 |
1.6 |
4 |
200-380 |
0.85 |
30 |
帶風機 |
|
YLJF90S-1.6/6 |
1.6 |
6 |
250-380 |
0.82 |
30 |
帶風機 |
|
YLJF90S-1.6/8 |
1.6 |
8 |
250-380 |
0.65 |
30 |
帶風機 |
|
YLJF90L-2.0/4 |
2.0 |
4 |
250-380 |
1.05 |
30 |
帶軸風機 |
|
YLJF90L-2.0/6 |
2.0 |
6 |
250-380 |
1.02 |
30 |
帶軸風機 |
|
YLJF100L-3.0/4 |
3.0 |
4 |
250-380 |
1.25 |
30 |
帶軸風機 |
|
YLJF100L-3.0/6 |
3.0 |
6 |
250-380 |
1.05 |
30 |
帶軸風機 |
|
YLJF100L-3.0/8 |
3.0 |
8 |
250-380 |
1.20 |
30 |
帶軸風機 |
|
YLJF100L-4.0/4 |
4.0 |
4 |
250-380 |
1.65 |
30 |
帶軸風機 |
|
YLJF100L-4.0/6 |
4.0 |
6 |
250-380 |
1.4 |
30 |
帶軸風機 |
|
YLJF100L-4.0/8 |
4.0 |
8 |
250-380 |
1.52 |
30 |
帶軸風機 |
|
YLJF100L-5.0/4 |
5.0 |
4 |
250-380 |
2.05 |
30 |
帶軸風機 |
|
YLJF100L-5.0/6 |
5.0 |
6 |
250-380 |
1.75 |
30 |
帶軸風機 |
|
YLJF100L-5.0/8 |
5.0 |
8 |
250-380 |
1.7 |
30 |
帶軸風機 |
|
YLJF112M-6.0/4 |
6.0 |
4 |
250-380 |
2.8 |
20 |
帶軸風機 |
|
YLJF112M-6.0/6 |
6.0 |
6 |
250-380 |
2.7 |
15 |
帶軸風機 |
|
YLJF112M-6.0/8 |
6.0 |
8 |
250-380 |
2.6 |
15 |
帶軸風機 |
|
YLJF112M-10/4 |
10 |
4 |
250-380 |
5.0 |
2 |
帶軸風機 |
|
YLJF112M-10/6 |
10 |
6 |
250-380 |
3.9 |
2 |
帶軸風機 |
|
YLJF112M-10/8 |
10 |
8 |
250-380 |
3.5 |
2 |
帶軸風機 |
|
YLJF132M-16/4 |
16 |
4 |
250-380 |
8.5 |
2 |
帶軸風機 |
|
YLJF132M-20/4 |
20 |
4 |
250-380 |
15 |
2 |
帶軸風機 |
|
YLJF132M-40/4 |
40 |
4 |
250-380 |
25 |
2 |
帶軸風機 |
|
YLJF132M-20/6 |
20 |
6 |
250-380 |
14 |
2 |
帶軸風機 |
|
YLJF132M-40/6 |
40 |
6 |
250-380 |
22 |
2 |
帶軸風機 |
注：以上為常用型號，參數僅供參考，特殊要求的請?jiān)谟嗀泦沃姓f明。
安裝尺寸及外形尺寸

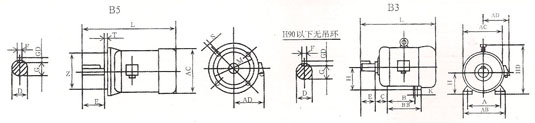

本系列三相力矩電動機基本安裝形式為B3和B5，安裝尺寸及外形尺寸見附圖及附表。
附表1(B5)
|
機座號 |
安裝尺寸 |
外形尺寸 |
|
D |
E |
F |
G |
GD |
M |
N |
T |
S |
空數 |
AC |
AD |
L |
|
71 |
14 |
40 |
5 |
11 |
5 |
85 |
70 |
|
6 |
4 |
145 |
110 |
170 |
|
80 |
19 |
40 |
6 |
15.5 |
5 |
105 |
130 |
|
12 |
4 |
165 |
150 |
285 |
|
90 |
24 |
50 |
8 |
20 |
5 |
165 |
130 |
|
12 |
4 |
175 |
155 |
300 |
|
100 |
28 |
60 |
8 |
24 |
6 |
215 |
180 |
|
15 |
4 |
205 |
180 |
380 |
|
112 |
28 |
60 |
8 |
24 |
7 |
215 |
180 |
|
15 |
4 |
230 |
190 |
400 |
|
